    CИСТЕМЫ ОРОШЕНИЯ DIZAYN

    СИСТЕМЫ ДОЖДЕВАЛЬНОГО ОРОШЕНИЯ DIZAYN

    Для повышения урожайности сельскохозяйственных культур необходимо создание оптимальных условий произрастания растений при помощи направленного регулирования водного, воздушного и питательного режимов. Одним из эффективных приемов благоприятного воздействия на эти условий является орошение земель.


    ОБЩИЕ ХАРАКТЕРИСТИКИ

    Мобильные системы дождевального орошения на основе сборных трубопроводов используются в орошении полей, садов, огородов и представляют собой системы, в которой вода из источника поступает по трубам в место полива и орошает землю в виде дождевых капель, После полива отведенной территории, система разбирается и устанавливается на новый участок. Наша продукция отличается легкостью и практичностью, устойчивостью пластика к многократной сборке и физическим нагрузкам. Трубы дли систем дождевального орошения производятся из самого современного полиэтиленового сырья РЕ 100. В связи с тем. что значение гидростатического удлинения сырья РЕ100 составляет более 10,0 МПа, это дает возможность производить трубы с более тонкими стенками» по сравнению с продукцией

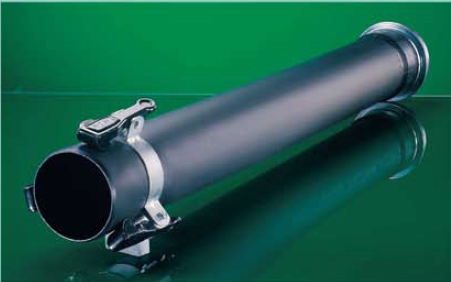

    Трубы для дождевального орошения Dizayn производятся тта особой патентной системе соединения. Благодаря раструбному строению труб системы дождевального орошения Dizayn, нет а необходимости дополнительных фитингов для соединения, что тоже упрощает систему, делает се практичной и легкой. Отсутствие соединительных фитингов исключает течь и разрыв в местах соединений.

    В местах соединений система зажимается специальными креплениями, что очень практично для мобильных систем. Специальные крепление для легкости системы сделаны из особо разработанного сырья, которое по прочности и выдерживаемым нагрузкам соответствует металлу, но при этом в 6 раз легче. Помимо высокой устойчивости; к истиранию специальных креплений при монтаже и демонтаже специальные крепления превосходят металлические в том, что не подвергаются коррозии.

    Мобильная дождевальная система постоянно переставляется, поэтому еес системы имеет огромное значение. Системы дождевального орошения Dizayn позволяют переносить за один раз до в труб, тогда как другие системы максимум до 5-Бпагодаря этому сокращается время монтажа системы и увеличивается площадь орошения за определенный период времени.


    Как известно, в трубопроводах с муфтовым соединением, в местах изменения диаметра трубопровода и между спринклерами образуется изменение направления потока воды, замедление и как следствие потеря давления. В такому же результату приводят наплывы в местам сварки и неровности в местах стыковки трубы и фитинга. Потеря давления в трубопроводе означает распыление воды на более малое расстояние или установка меньшего количества спринклеров, а в конечном итоге орошение меньшей площади, увеличение времени полива. Для фермера время полива имеет очень большое значение.

    В системах дождевального орошения Dlzayn не возникает изменений потока воды и перепадов давления, что позволяет орошать большие площади с минимальным использованием энергии и максимальным использованием спринклеров. Например, системы дождевального орошения Dlzayn диаметром 75мм по сравнению с системами трубопроводов с муфтовыми соединениями позволяет оросить на 20% большую площадь.

    Использование высококачественного сырья в производстве систем дождевального орошения Dlzayn обеспечивает высокую стойкость к физическим нагрузкам. Например, система выдерживает наезд трактора или другой сельскохозяйственной техники без изменений своих свойств, тогда как в системах с муфтовым соединением под воздействием таких же нагрузок возникает течь в месте соединения, а в последствии под давлением воды разрыв трубопровода в месте соединения.



    При воздействии физических нагрузок на продукцию из низкокачественного сыры, в местах сгиба образуются следы белого цвета. Причиной побеления является слабая эластичность сырья и слабая ультрафиолетовая сопротивляемость (UV). В системах дождевального орошения Dizayn используется чистое полиэтиленовое сырье с натуральным черным карбоном, гарантирующие максимальную эластичность сырь* и высокую ультрафиолетовую сопротивляемость (UV). Поэтому в местах сгиба побеления не бывает.

    Черный карбон, добавляемый в сырье в процессе производства в реакторе, не понижает качество сырья полиэтилен и конечной продукции, а наоборот улучшает его свойства и увеличивает сопротивляемость продукции ультрафиолетовому излучению.

    Щепетильность по отношению к местам соединений трубопровода, фитингов относится и к уплотнителям. Используются только уплотнители высокого качества, обеспечивающие гидроизоляцию системы дождевального орошения Dizayn.

    ОСОБЕННОСТИ ПРОИЗВОДСТВА.

    Трубы для систем дождевального орошения Dizayn производятся из сырья РЕ 100 на экструдерном оборудовании, потом подвергаются муфтированию и. раструбной обработке на специальном оборудовании и на последнем этапе на трубы крепятся металлические детали. Фитинги производятся на термопластавтоматах с помощью литья в пресс формам.

    Труби для систем дождевального орошения Dizayn со специальным креплением производятся длиной 5-ти, 6-ти метров и шести различных диаметров: 75мм. 90мм, 110мм, 125мм, 140мм, 160мм.





    ПРЕИМУЩЕСТВА

    • Благодаря свойствам используемого сырья РЕ 100 - не ломаются.

    • Благодаря особой конструкции труб, отсутствию муфтовых соединений и соединительных фитингов риск утечки в местах соединений предотвращен на 100%.

    • Особая техника соединения трубопровода, производство раструбных труб, в которых труба и муфта представляют одно целое устраняет проблему муфтового рассоединения, разрыв системы, затраты на дополнительные фитинги и время на ремонт.

    • Благодаря высококачественному сырью с LJV добавками, продукция устойчива к прямым солнечным лучам.

    • Особая система креплений позволяет легко и быстро демонтировать систему.

    • Легкость веса позволяет переносить систему вручную.

    • Благодаря гладкой внутренней поверхности стенок орошается большая площадь.

    • Возможность установок большего количества спринклеров позволяет орошать большую площадь за меньшее время.

    • Возможность соединения с другой продукцией системы.

    • Выдерживание системой физических нагрузок.

    • Наличие международного патента (Патент №: PCT/TR/00/003).

    МЕСТО ИСПОЛЬЗОВАНИЯ

    Система дождевального орошения Dizayn используется в секторе сельскохозяйственного орошения, в которой вода из источника поступает по трубам в место полива и орошает землю в виде дождевых капель или как основной трубопровод для систем капельного орошения.

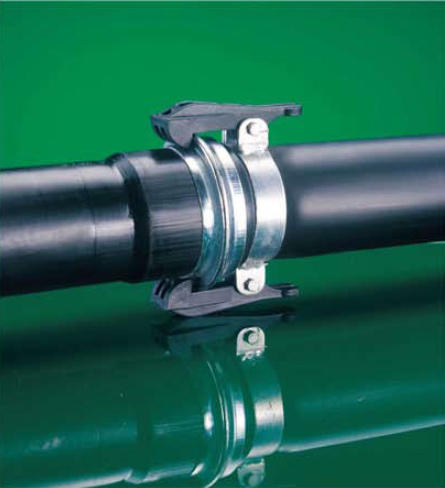

    Трубопровод соединяется с помощью системы креплений. Пружинный механизм системы креплений цепляется за металлическое кольцо на раструбной стороне трубы. Внутреннее давление выталкивает трубу из раструба, а специальное крепление противостоит данной нагрузке.




    МОМЕНТЫ, НА КОТОРЫЕ НУЖНО ОБРАТИТЬ ВНИМАНИЕ

    • Перед тем, как установить уплотнитель, место в раструбе необходимо очистить.
    • Проверить, чтоб уплотнитель пролегал по специальной бороздке.
    • Для полной герметичности необходимо, чтоб уплотнитель был чист и на нем не оставались частички земли.
    • Между насосом и трубопроводом обязательно необходимо S соединение. S фитинг предотвращает передачу вибрации воды от насоса s трубопровод системы дождевального орошения.
    • Высокое давление на выходе насоса может привести к выходу уплотнителя с раструба.
    • Поддерживайте рабочее давление с помощью нонометра. Система подлежит гарантии при использовании давления указанного на нашей продукции или каталогах. Превышение указанного давления не подлежит гарантийному обслуживанию.
    • При первом подключении системы дождевального орошения, необходимо применять слабое давление, пока система не наполнится водой и только потом увеличивать напор.
    • Для того, чтоб защитить систему от забивания, необходимо использовать насосную помпу с фильтром.
    • В конце сезона систему необходимо демонтировать, тщательно просушить, очистить и положить на хранение до следующего сезона.
    • Система соединяется между собой с помощью раструбного соединения и специального крепления. Край с специальным креплением вставляется в раструб и крепления закрываются

    СРОК ЭКСПЛУАТАЦИИ

    Продукция имеет 5 лет гарантии на поломки, связанные с качеством сырья и производственным браком. Неправильное использование системы, невыполнение привил эксплуатации продукции и вследствии этого возникшие поломки не входят в рамки гарантийного обслуживания.


    СИСТЕМЫ КАПЕЛЬНОГО ОРОШЕНИЯ DIZAYN

    ОБЩИЕ ХАРАКТЕРИСТИКИ.

    Истощение запасов воды в мире, нерентабельность открытого полива привели к созданию систем капельного орошения. Как понятно из названий, капельное орошение основано на поступлении воды через капельницы малыми дозами в прикорневую зону растений, количество и периодичность подачи воды регулируется в соответствии с потребностями растений. Вода поступает ко всем растениям равномерно и в одинаковом количестве. Трубки для капельного орошения производятся в мангалах, что упрощает процесс монтажа и демонтажа системы в начале и конце поливочного сезона.

    Применение капельной системы имеет ряд преимуществ перед другими методами полива. Способствует значительной экономии воды: увлажняется только прикорневая зона растений (30%-60% от общей площади), снижаются потери на испарение, отсутствуют потери от переферийного стока воды. Удерживает влажность почвы в оптимальных пределах, так как высокая влажность вредит корневой системе Обеспечивает равномерный полив на всей орошаемой площади вне зависимости от топографии участка, препятствует эрозии почвы. Растворенные удобрения вносятся непосредственно в корневую зону вместе с поливом. Происходит быстрое и интенсивное поглощение питательных веществ, Это самый эффективный способ внесения удобрений в засушливых климатических условиях. Способствует интенсивному выщелачиванию солей вблизи капельниц. Вода и питательные вещества поглощаются частью корневой системы из выщелоченных зон почвы. Позволяет осуществлять обработку почвы, опрыскивание и сбор урожая а любое время, так как не создает грязь. Трубки при демонтаже сворачиваются в кангал, и переносятся на новое место полива или в место хранения до нового поливочного сезона. Практичны, не занимают много места, используются на протяжении многих лет. Соответствуют стандарту TSE ISO 9261.

    ОСОБЕННОСТИ ПРОИЗВОДСТВА

    Трубки для капельного орошения производятся из РЕ сырья на экструдерном оборудовании. В процессе производства в трубку вставляются капельницы. Капельница представляет собой сложный лабиринт, ее назначение - пропускать воду из трубопроводов небольших количествах. В лабиринте капельницы давление снижается и вода выходит из трубы в виде капель.

    Расстояние между капельницами на латеральных трубках зависти от культуры, схемы посадки, механического составы почвы. Капельные системы упаковываются в кангал, от которого отрезаются трубы необходимой для орошения длины.



    ПРЕИМУЩЕСТВА КАПЕЛЬНОЙ СИСТЕМЫ:

    • Обеспечивает экономию воды.
    • Препятствует засолению почвы.
    • Обеспечивает необходимое для растения количество воды.
    • Близкий источник воды предусматривает развитие ствола и плода, а не корневой системы.
    • Подача воды под корень растения препятствует поливу и росту сорняков, забивающих рост растений,
    • Отсутствие грязи позволяет эффективно работать.
    • Растворенные в воде удобрения попадают прямо под корень растения,позволяя получать максимальный результат при минимальном количестве удобрений.
    • Нет разницы в поливе в зависимости от рельефа почвы
    • Вода не попадает на цветы растения.
    • Система очень легко разбирается, хранится и снова устанавливается.
    • Особое устройства капельниц сводит засорение системы к минимуму.
    • Внутренняя поверхность системы позволяет использовать ее на более длинных расстояниях.
    • Обеспечивает экономию расхода сельскохозяйственных препаратов, удобрений и рабочей силы.
    • Минимальные расходы энергии за счет использования низкого капора.

    ГДЕ И КАК ИСПОЛЬЗУЮТСЯ


    Системы капельного орошения используются в орошении полей, садов, огородов, теплиц, т.е везде, где растения нуждаются в воде. Самая высокотехнологичная система орошения. С помощью систем капельного орошения, можно удерживать влажность почвы в оптимальных пределах, обеспечивать поступление воды малыми дозами в прикорневую зону растений, регулировать количество и периодичность подачи воды в соответствии с потребностями растений. Позволяет свести к минимуму энергетические и трудовые затраты при получении максимального урожая.

    Для того, чтоб собрать капельную систему орошении необходимы следующие составляющие: насос, обеспечивающий подачу воды из источника в зону орошения, основной магистральный трубопровод, дли равномерного распределения воды манифолдные трубы и латеральные трубки с капельницами для орошения. Для того, чтоб капельницы не забивались, между насосом и капельницами в удобной точке системы устанавливаются в соответствии с составом воды гидроциклон и фильтры для очистки воды от песка и прочих инородных частиц. Фильтры необходимо периодически промывать. Очищенная вода обеспечит долгий срок службы капельной системы.


    СОСТАВЛЯЮЩИЕ УЗЛЫ СИСТЕМЫ КАПЕЛЬНОГО ОРОШЕНИЯ

    1. Насосное отделение: должно обеспечить необходимое для системы давление в 0-1.5 атм. Для этого давление на выходе насоса должно быть s пределах 2~2,5атм. В зависимости от видов источника воды используют различные типы насосов.

    2. Контрольный узел: программирует количество, время и объем полива. Обеспечивает очистку воды и внесение
    растворенных удобрений вместе с поливам.

    а) Гидроцнклон: обеспечивает выброс песка и инородных частиц, которые тяжелее воды.



    б) Система песчанно- гравийных фильтров с ручным или автоматическим управлением промывкой. Зависит от качества воды. Применяется при использовании воды из реки, пруда, озера, для фильтрации от водорослей, листьев, личинок и прочих частиц, которые легче воды.

    в) Узел внесения удобрений. Виды: фертигационная емкость, резервуар для концентрированного раствора удобрений с насосом, насос-инжектор. Обеспечивает внесение растворенным удобрений вместе с поливом.

    г) Система сетчатых, дисковых фильтров с ручным или автоматическим управлением промывкой. Зависит от качества воды. Предназначены для фильтрации мелких частиц песка, нерастворенных органических или неорганических удобрений.



    3. Составляющие трубопровода и капельницы

    а) Основные магистральные водопроводные трубы из сырья РЕ 100 диаметром от : ø32 до ø160мм.

    б) Манифолдиые разводящие трубы из РЕ 100 диаметром от ø20 до ø63мм для распределения воды между латеральными трубками.

    в) Гибкие латеральные трубки ø16 и ø20мм с встроенными капельницами непосредственно для капельного орошения.

    МОМЕНТЫ, НА КОТОРЫЕ НУЖНО ОБРАТИТЬ ВНИМАНИЕ:

    • Подберите капельницу, соответствующую вашему растению.

    • Выберите трубки, расстояния между капельницами которых соответствуют расстоянию между растениями.

    • Не включайте систему не установив фильтр, соответствующий составу вашей воды.

    • Следите, чтоб трубки не были в грязи.

    • Для равномерного орошения длина системы должна соответствовать рекомендациям, указанных в таблицах.

    • Предохраняйте накопительный резервуар с водой от появления водорослей при температуре выше 25°С.

    • Не храните капельные системы под прямыми солнечными лучами.

    СРОК ЭКСПЛУАТАЦИИ

    Продукция имеет 5 лет гарантии на поломки, связанные с качеством сырья и производственный браком. Неправильное использование системы, невыполнение привил эксплуатации продукции и вследствие этого возникшие поломки не входят в рамки гарантийного обслуживании.
